Техническое перевооружение системы газового нагрева плавильной печи «Мечта»
Характеристики объекта:
Плавильная печь «Мечта»
- Назначение: выплавка и перегрев до 1300°С сплавов на медной и алюминиевой основе.
- Емкость печи (по жидкому металлу): 800 кг.
- Производительность (по жидкому металлу): 250 кг/час.
Основные характеристики системы отопления
- Вид топлива: природный газ.
- Тип горелки: скоростная полуавтоматическая ТЕРМОФАКЕЛ 200РВ.
- Номинальная тепловая мощность: 1 МВт.
- Коэффициент рабочего регулирования: 1:5.
- Контроль пламени: электрод ионизации.
- Напряжение питания: АС 230 В (+/-10%), 50 Гц.
Технические решения и состав оборудования:
В состав системы входит:

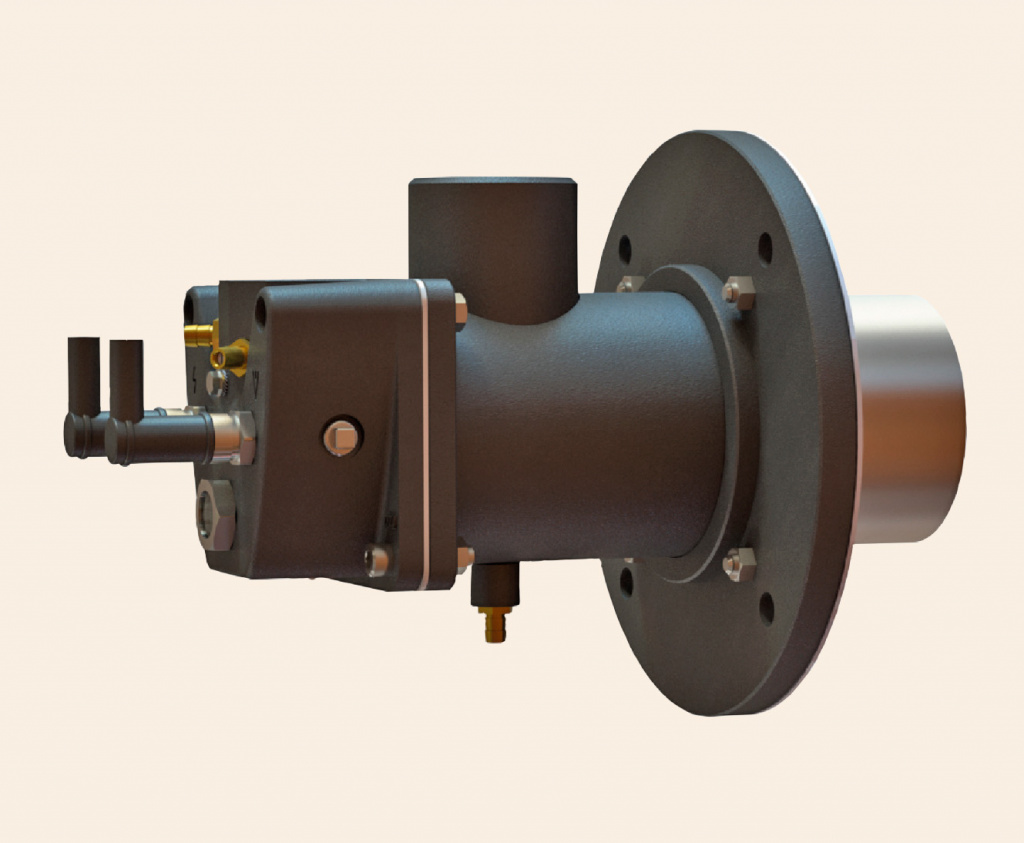

- Горелочные устройства: Горелка ТЕРМОФАКЕЛ 200РВ (производство ООО «Волгатерм») с корпусом, вентилятором и системой управления в сборе.
- Автоматика управления: Автомат управления горелкой БАРС, шкаф управления (ШУ) для запуска вентилятора, розжига и аварийной сигнализации, датчик разрежения в дымоходе ДГ.
- Газовые и воздушные линии: Газопровод низкого давления с задвижками, продувочным трубопроводом и расходомером. На горелке установлены газовый фильтр, регулятор давления, датчики минимального (30 мбар) и максимального (80 мбар) давления газа,
блок электромагнитных клапанов с регулятором соотношения газ-воздух, гибкий шланг для подключения горелки к трубопроводу.
Воздухоснабжение:
-
Вентилятор с регулируемой частотой вращения.
Интеграция:
-
Обеспечена интеграция в существующие системы электроснабжения (вводное устройство печи), газоснабжения (отвод от цехового газопровода) и дымоудаления.
Ключевые особенности и преимущества внедренной системы отопления:
- Установленная ранее горелка с ручным розжигом и ручным регулированием «газ-воздух» заменена на автоматизированную горелку ТЕРМОФАКЕЛ 200РВ с автоматом управления.
- Автоматика безопасности обеспечивает выключение горелки при погасании факела, выходе давления газа за установленные пределы, понижении давления воздуха ниже допустимого, уменьшении разрежения в дымоходе (тяга) и прекращении подачи электроэнергии.
- Управление тепловой мощностью осуществляется автоматически через изменение частоты вращения вентилятора и регулятор соотношения «газ-воздух», что обеспечивает экономичное сжигание природного газа и снижение влияния человеческого фактора на процесс нагрева.
- Установленная система автоматического извлечения горелки из печи после отключения значительно продлевает жизненный цикл оборудования.
