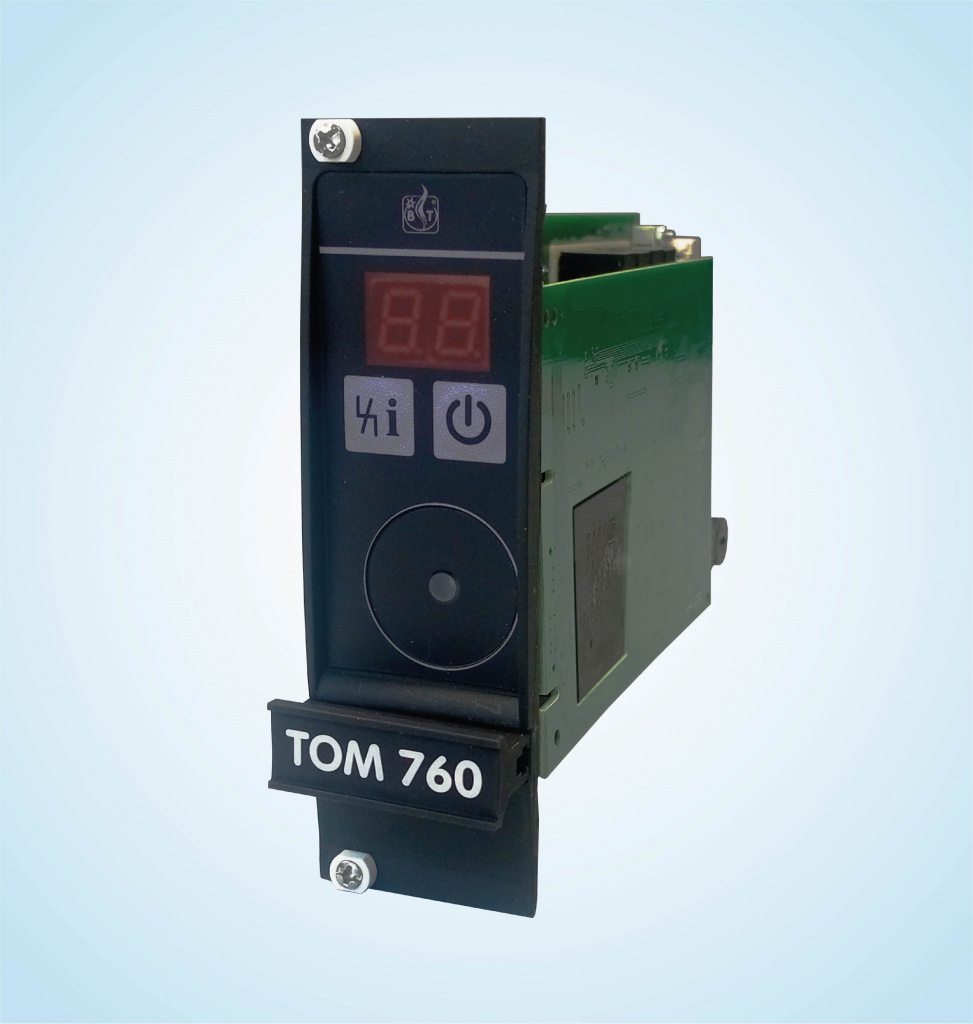

Автоматы управления горелками ТОМ 760 предназначены для управления, розжига и контроля работы газовых горелок при импульсном или непрерывном режиме работы. Для горелок с принудительной подачей воздуха на горение (вентилятор контролируется отдельной логической системой) и для горелок атмосферного типа. Воздушный регулирующий клапан помогает управлять регулированием мощности, охлаждением и продувкой печи.
- Контроль пламени с помощью УФ-датчика, ионизационного электрода или опция отключения контроля пламени при достижении определенной температуры в топке печи.
- Отображение на дисплее состояния программы, параметров прибора и интенсивности сигнала пламени.
- Ручной режим для настройки горелки и диагностики.
- Визуализация и адаптация программируемых параметров и диагностика с помощью программного обеспечения BCSoft.
- Контроль воздушного клапана упрощает управление температурой в печи.
- Cертифицировано для Таможенного союза ЕврАзЭС.
- Напряжение питания АС 230 В, -15/+10%, 50 Гц.
- Для заземленных и незаземленных сетей.
- Потребляемая мощность: около 9 ВА.
- Управляющие входы сигналов пуска запальной и основной горелки, управление воздушным клапаном и разблокировка: DC 24 В, ±10 %,
не более 10 мА на вход. - Входное напряжение для цепи безопасности, цифровой вход DI и продувка = напряжение питания.
- Выходное напряжение для клапанов и устройства розжига = напряжение питания.
- Выходной ток: макс. 2 А на выход, суммарный ток для клапанов и устройства розжига: макс. 2,5 А.
- Контроль пламени: напряжение электрода: около АС 230 В.
- Ток ионизации: более 1 мкA.
- Длина ионизационного провода: макс. 50 м.
- Предохранитель в приборе: 3,15 A плавкий.
- Аварийный и рабочий контакты: макс. 2 A, 264 В, без предохранителя.
- Макс. частота включения: 1 000 000.
- Разъём типа E по IEC 603 2, 48 полюсов.
- Рабочая температура: от -20 до +60°C, образование конденсата недопустимо.

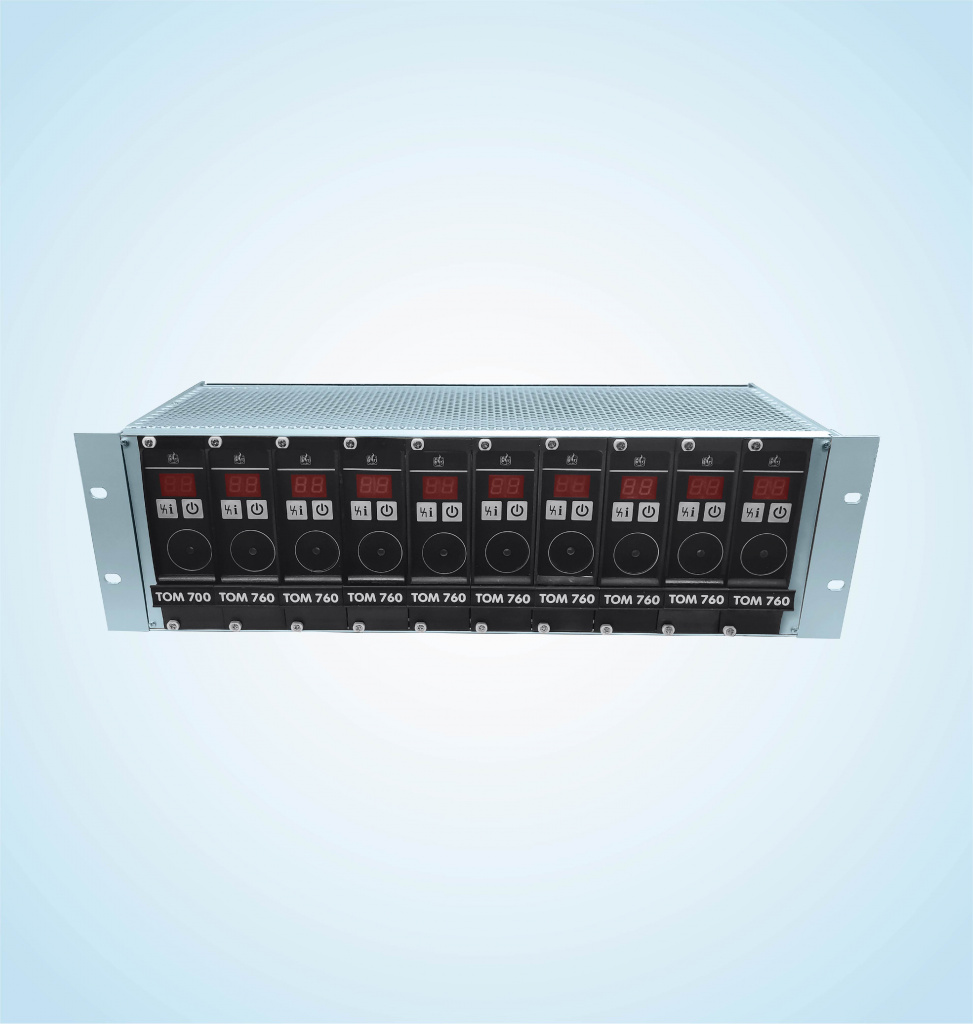

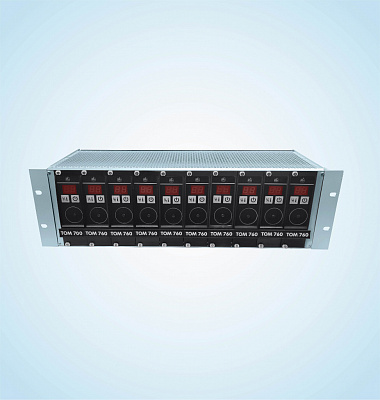

- Монтаж: 19’’ модульная конструкция позволяют компактно размещать большое количество автоматов в небольших шкафах управления печами. Это реализуется благодаря применению монтажного шкафа ТОМОТЕКА.
Сертификаты, Руководство по эксплуатации, Техническая информация
см.https://volgatherm.ru/dokumenty/
Программное обеспечение BCSoft
см. https://volgatherm.ru/programmy/programmnoe-obespechenie-bs-soft/
Драйвер РСО 200
см. https://volgatherm.ru/programmy/Treiber_Driver_PCO200/
