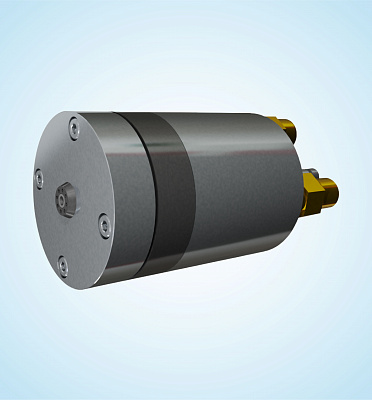

Горелки газо-кислородная маркировочные типа ТЕРМОПРИНТ применяются в составе специализированных маркировочных машин металлургической промышленности. Горелки предназначены для расплавления порошка и нанесения его на поверхность маркируемого изделия.
Принцип работы:
Топливный газ и кислород поступают по каналам корпуса горелки в газосмесительный коллектор, где образуется готовая топливо кислородная смесь.
Образовавшаяся горючая смесь поступает к восьми выходным каналам горелочного сопла, на выходе из которого происходит горение смеси. Регулирование мощности пламени производится изменением давления топлива и кислорода на входе в горелку. Охлаждающий воздух подается по подающему каналу корпуса горелки в воздухоохлаждаемый наконечник, проходит через него, и далее через отводящий канал корпуса горелки выводится наружу.
Маркировочный порошок (например, оксид алюминия) с помощью газа-носителя подаётся по соплу подачи порошка в корень факела горелки. Порошок распыляется в факел горелки, расплавляется и скоростной струёй факела наносится на поверхность, расположенную перед горелкой. Расстояние до поверхности определяется режимом работы маркировочной машины.
Технические характеристики:
- Вида топлива: природный газ, пропан-бутановая смесь.
- Давление компрессорного воздуха: 4 бар.
- Давление природного газа: 1,5 бар.
- Давление кислорода: 3 бар.
- Расход природного газа: 0,8 нм3/час.
- Расход кислорода: 2 нм3/мин.
- Расход компрессорного воздуха: 0,2 нм3/мин (на распыление порошка и охлаждение горелки).
- Расход порошка: 20 дм3/цикл (определяется технологией маркировки).
- Тепловая мощность: 7,5 кВт.
- Система автоматического розжига и контроля пламени по запросу.
- Диапазон регулирования: 1:2.
- Длина факела: 300-500 мм.
- Температура окружающей среды, температура транспортировки и температура хранения: от -15 до +60 °C.
Горелки ТЕРМОПРИНТ сертифицированы на соответствие требованиям ТР ЕАЭС 010/2011 «О безопасности машин и оборудования» (схема декларирования 5д для применения на опасных производственных объектах).
Сертификаты, Руководство по эксплуатации, Техническая информация, см. https://volgatherm.ru/dokumenty/
